远场涡流内检测技术（RFT）在石油管道检测应用

介绍

  远场涡流检测技术(最初称为远程场涡电流)在1951年由壳牌石 油开发公司W.R. MacLean发现并申请了专利保护，专利名为“一种利用磁技术测量铁质管线厚度的装置”。其第一次商业应用是在1959年用于油井套管检测设备。第一台RFT管线检测设备于1961年面世，也是由壳牌公司开发的。在国内远场涡流检测技术从90年代就开始广泛应用于石油天然气埋地管线的智能内检测， 远场检测器能使用在传统的超声和漏磁不能检测的工况。远场涡流检测技术(RFT)设备的优势在于其可以引发轴向磁场和 圆周方向的电场(涡电流)。由于其可以产生这样两种能量场，所以 RFT技术是唯一一种不需要其他辅助技术即可检测两种方向(轴向与 周向)缺陷的技术。

例如：

     1、 内部有铁锈、结垢或是有比较严重的结蜡的管线。

     2、含有弯曲半径较小弯头、三通和变径的管线。

     3、 内衬管（水泥，高密度聚乙烯，黏土）。

    4、 有结节情况的铸铁管线。

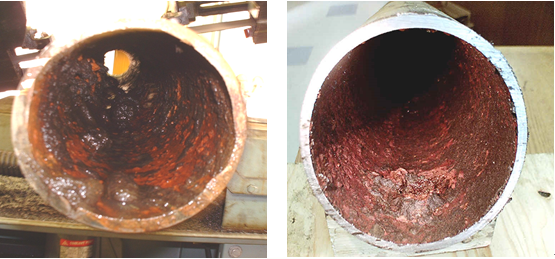

 结垢和生锈严重的管



工作原理

远场涡流技术工作的原理是检测传感器发出的交流电磁场的变化。电磁场由传感器发出作用于金属管线，并在有金属损失的地方增强，电磁场被接收传感器接收，经模数转换器转换后由数字处理器进行处理。检测数据存储在检测器内。

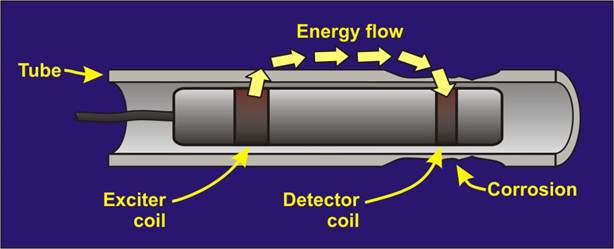

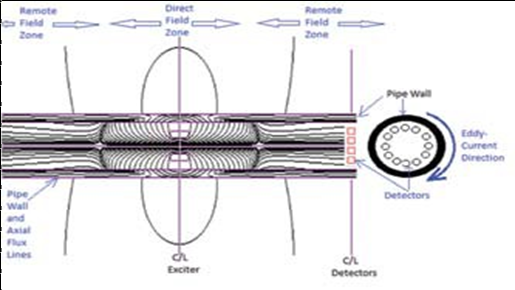

下图形显示了激发线圈发出磁力线由接收线圈接收的过程：

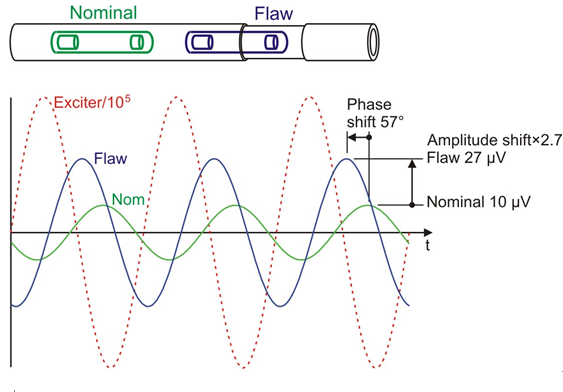

下图形显示了幅值和相位关系：



远场涡流内检测优势

        1、非接触无损检测。远场涡流不需要与管壁完全接触。

        2、因为检测器的外径小和易弯曲的设计，远场涡流检测器能用于内径变化的管线和急剧弯曲的管线（例如三通）。

        3、远场涡流检测器能检测到来自管线外侧的应力集中（例如凹痕或者岩石冲击）。

        4、远场涡流检测器与管线是“软接触”，这样可以防止损伤管线内壁。

        5、远场涡流检测检测电磁场相位与振幅的变化，提高了检测深度的准确性和对管线壁厚变化的敏感度。

        6、检测器双向的设计能让检测器从同一管口进球并取球。

        7、远场涡流检测器承压能力强，携带的传感器不易损坏。

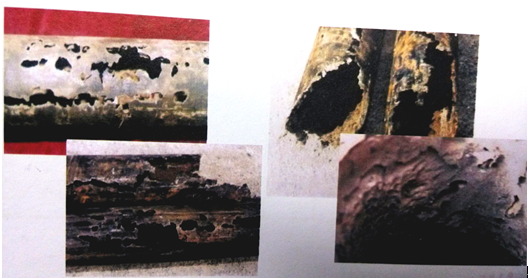

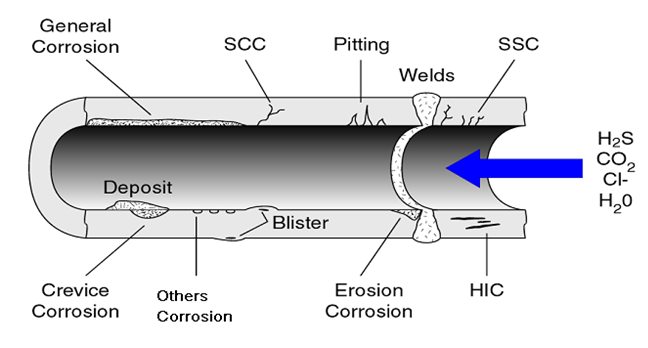

运行管线常见腐蚀原因



二氧化碳腐蚀



硫化氢腐蚀

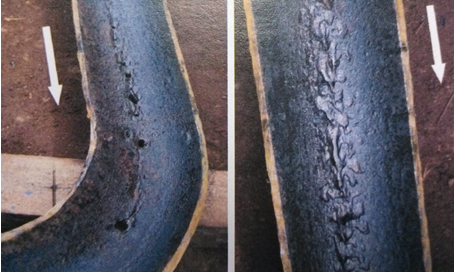

流态促进腐蚀



垢下腐蚀

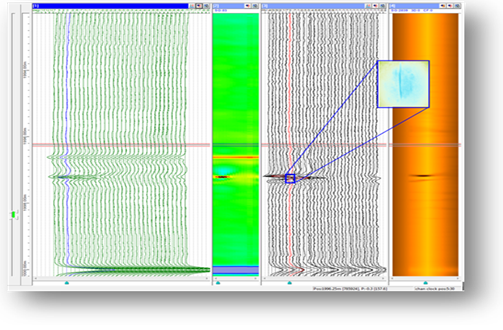

远场涡流数据

远场涡流检测器有密集的检测传感器，能体现出缺陷的时钟方向。这能增加缺陷的分辨率，即使检测器在管线内旋转也能检测出缺陷的准确的时钟方向。取得数据后，分析软件能提供管线壁厚的精确信息。

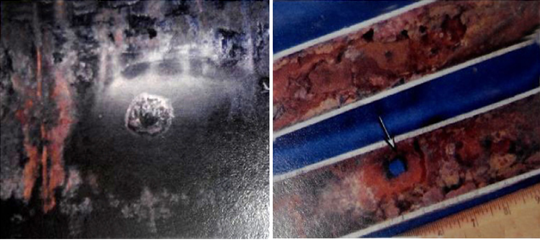

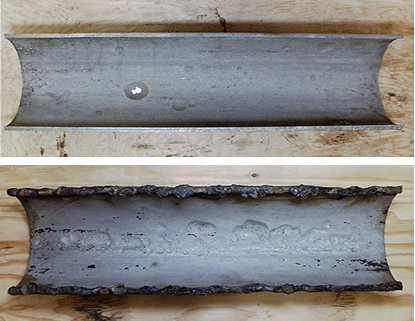

标样管测定



                              通过远场涡流检测器显示在管线的底部的局部壁厚损失（5:30钟点位置）

检测程序

远场涡流检测器收集并存储数据。检测器内部的电池能够完全给检测器供电，在管线中运行时不需要电缆供电。

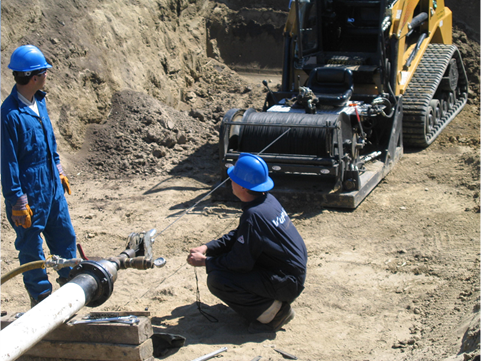

对于较长的管线（高达30公里）最好的办法是从一端发射，从另外一端接收。在这种情况下，使用置于管线上方的地面标记来记录检测器通过的时间。使用GPS来定位的地面标记的地理位置。可以使用跟踪设备去监视检测器的位置。

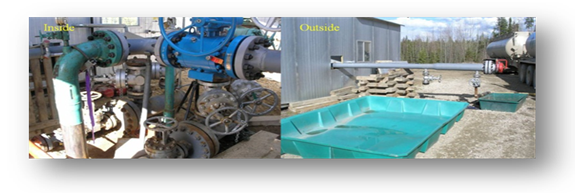

       由于远场涡流检测器易于弯曲和无需带缆的特性，能通过各种弯头。下面的图片是在两个90°的弯头上流安装的一个接收桶。





下图是探头原理图

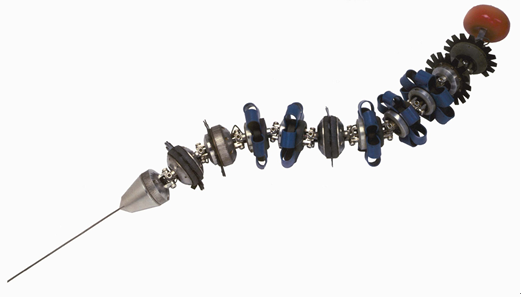

下图是适用于3英寸到48英寸钢管检测器图片



国内应用案例

     目前，RFT技术在中国有了各种应用，如内衬管和低流速管的检测，及无法用其他ILI设备检测的管线。另外，RFT技术还具有其他一些优 势，使其成为一种非常有吸引力的替代技术，可以取代大家熟悉的 漏磁检测与超声波检测等成熟技术。其优势之一在于即可产生磁场 又可产生电场，两种场的传播方向呈90度角。上述能量场以不同的 方式与壁损缺陷相互作用，RFT设备的优势在于其对轴向缺陷和周向 缺陷都很灵敏。最成功的案例是2013年平湖油田海上平台立管检测。

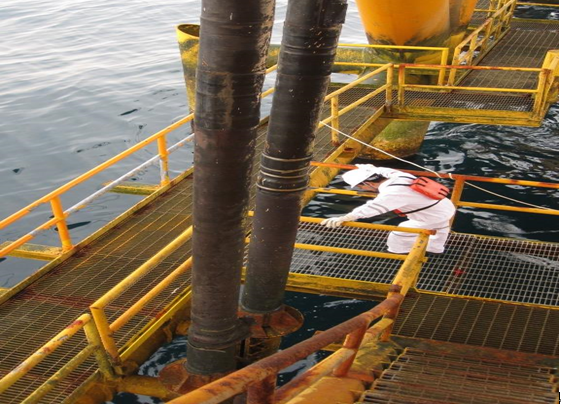

海上平台立管
