带铝片碳钢风冷管腐蚀检测

       空冷(简称ACC)根据蒸汽冷凝方式不同可分为直接空冷和间接空冷两种,其中间接空冷又分为海勒式间接空冷和哈蒙式间接空冷。在此主要介绍直接空冷,直接空冷是指汽轮机排汽通过大直径排汽管引至空冷器由冷空气直接冷却,热交换发生在空冷器中。

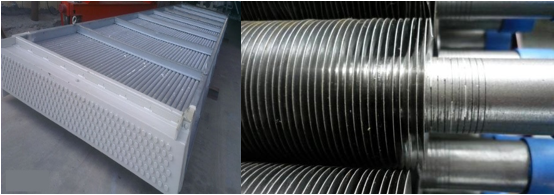

      空冷是石油化工和油气加工生产中作为冷凝和冷却应用最多的一种换热设备。空冷器一般是由管束、管箱、风机、百叶窗和构架等主要部分组成。空冷器也叫做翅片风机,常用它代替水冷式壳-管式换热器冷却介质。随着感应加热设备使用的不断增多,因用户自身条件各不相同,有的对于设备的水冷系统不够重视,有的许多用户未按规定使用蒸馏水,而使用普通井水或自来水,在实际工作中水质对设备的水冷系统及元器件又影响很大。



石油二厂大蒸馏装置检测的空冷换热器为哈尔滨锅炉厂生产型号规格为ZP9×3的空冷换热器。空冷换热器为直管换热器,管程压力为1.0Mpa,换热温度150℃。支撑挡板数量11个,管外壁带翅片,管程内走蒸顶汽油或常顶油气,壳程走大气或水.

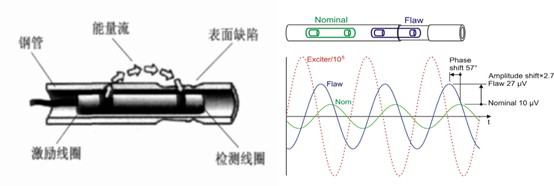

       涡流检测是建立在电磁感应原理基础之上的一种无损检测方法,它适用于导电材料。当把一块导体置于交变磁场之中,在导体中就有感应电流存在,即产生涡流。由于导体自身各种因素(如电导率、磁导率、形状,尺寸和缺陷等)的变化,会导致涡流的变化,利用这种现象来判定导体的性质和状态。远场涡流检测主要用于检测碳钢材质管束等铁磁性材质管束,可对铁磁性材料的内外缺陷,横向裂纹、内外部腐蚀、应力集中、磨损、点蚀、鼓包、和弓形缺口引起的壁厚变薄进行探测和定量。成功应用于:管式和壳式热交换器、给水加热器等




采用加拿大公司开发的F-308远场涡流检测仪器对高加管道进行内穿式远场涡流检测,如图2-2所示。该技术为非接触式检测,对现场检测管束要求清扫干净,保证探头顺利通过管束,系统配合的内置式单通道探头对管道内外壁裂纹、凹缺、壁厚减薄等具有很高的检测能力。可实时显示管内外壁减薄腐蚀、点状腐蚀、裂纹等缺陷的大小、位置和深度等信息。

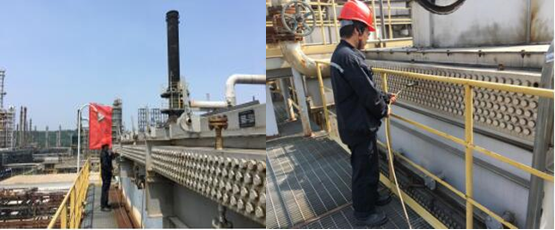

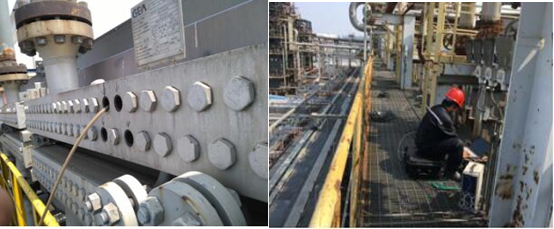

    现场检测实施图
